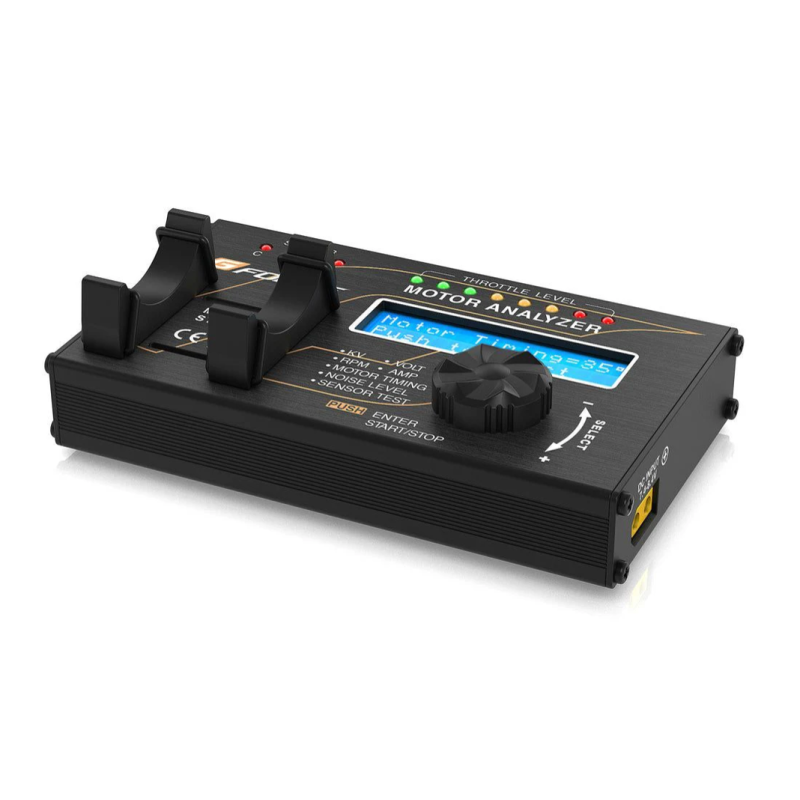

De SKYRC Motor Analyser is een uiterst nauwkeurig elektronisch apparaat dat speciaal is ontworpen voor het testen en meten van de KV-waarde, het toerental (RPM), het stroomverbruik, de motortiming, de trillingen en de werking van de Hall-sensor van een brushless motor. Het toestel beschikt over een LCD-scherm met twee regels van 16 tekens waarop alle meetwaarden in real time worden weergegeven. De analyzer is geschikt voor zowel sensorloze als sensorgestuurde brushless motoren.

Kenmerken:

• KV (RPM per Volt): toont het aantal omwentelingen per minuut per volt bij een bepaalde gasstand.

• U (VOLT): toont de ingangsspanning naar de motorregelaar.

• RPM (omwentelingen per minuut): toont het motortoerental bij een bepaalde gasstand.

• I (AMP): toont het stroomverbruik bij een specifieke gasstand.

• Motortiming: technische timing van de motor, instelbaar tussen 0 en 70 graden. Voor het afstellen is speciaal gereedschap vereist.

• Geluidsniveau: slecht gemonteerde motoren, defecte kogellagers of ongebalanceerde rotoren kunnen trillingen veroorzaken. Deze trillingen creëren drukgolven in de lucht die geluid produceren en de prestaties van de motor verminderen.

• De A-, B- en C-fasen van de Hall-sensor worden afzonderlijk gemeten en weergegeven.

Technische gegevens:

• Lengte: 136,5 mm

• Breedte: 80,6 mm

• Hoogte: 24,5 mm

• Gewicht: 282 g (zonder kabel)

• Ingangsspanning: 7,4–8,4 V (aanbevolen: 7,4 V 2S 1P LiPo-accu)

• LCD-scherm: blauwe achtergrondverlichting, witte tekst, 2 regels van 16 tekens

• Nauwkeurigheid KV-meting: ± 3%

• Nauwkeurigheid motortiming: ± 4%

• Meetbereik motortiming: 0–70°

• Meetbereik geluidsniveau: 60 dB – 120 dB

• Compatibele motoren: brushless motoren met of zonder sensor (van 2 tot 36 polen)

• Stroomverbruik: minder dan 30 A bij 8,4 V zonder belasting

Inhoud van de verpakking:

• SKYRC Brushless Motor Analyzer

• Motorkabel voor Hall-sensor

• Motorkabel met 3,5 mm banaanstekkers en krokodillenklemmen

• DC-voedingskabel met XT60-connector en 4 mm banaanstekkers

• DC-voedingskabel met XT60-connector en Tamiya-connector

Deze testbank voor brushless motoren is verkrijgbaar bij Scooter Passion in België, uw gespecialiseerde winkel voor RC-modelbouw in België.
